データロギングモルタルポンプ

OKP-50ME-D

本体
施工現場のデジタルトランスフォーメーション!
モルタル圧送と施工記録を一体化!

本体 OKP-50ME-D
センサユニット DL-40A

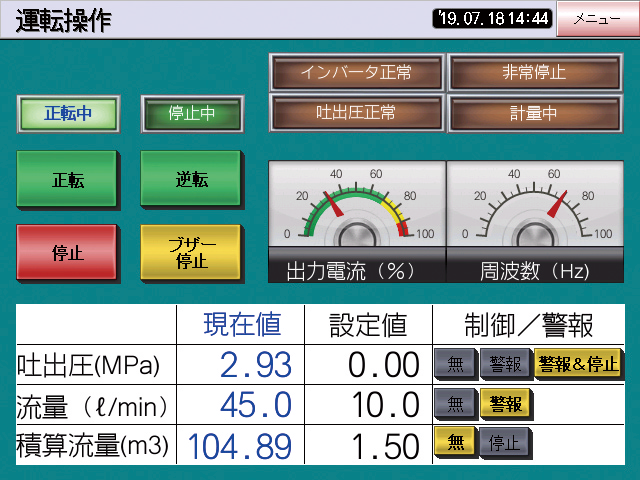

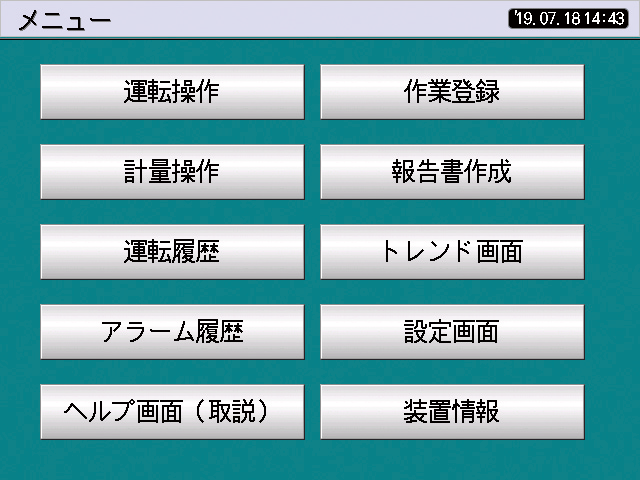

表示操作ユニット DL-TP5.7
サンプリング周期 平均回数
50ms 2回(0.1s)~200回(10.0s)
瞬時流量・圧力 積算流量
4-20mA 各1ch 0.1L/パルス
■データロギング機能内蔵ポンプユニット
OKP-50ME-D
吐出 最小10〜最大100L/分
吐出 最大2.3MPa
ポンピングチューブ OKASAN 50SY (φ50×1,280mm)
ローラー 2
5.5kW-4P
変速方 インバータ変速
電源電 三相AC200V
インバータ出力定格 25.0A
幅685×奥行1,270×高さ895mm
330kg
付属 ●3点式リモコン RC-F-50M ●工具セットG KG-G ●予備チューブ

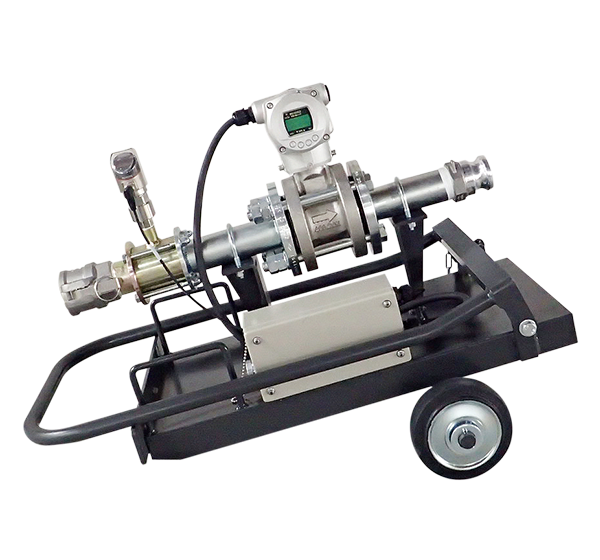

■センサユニット
DL-40A
接続口 入口側:40Aカムロックメス 出口側:40Aカムロックオス
適応流 清水、セメントミルク、モルタル (流体導電率5μS/cm以上)
流体温 -10〜+100℃ (氷結しないこと、気泡なきこと)
使用 2.0MPa以下
使用周囲温度 -20〜+60℃ (氷結・結露しないこと)
使用周囲湿度 35〜85%RH
保護構 IP67
折り畳み時:幅475×奥行830×高さ475mm
展 開 時:幅475×奥行715×高さ865mm
35kg
付属 ●接続ケーブル 10m

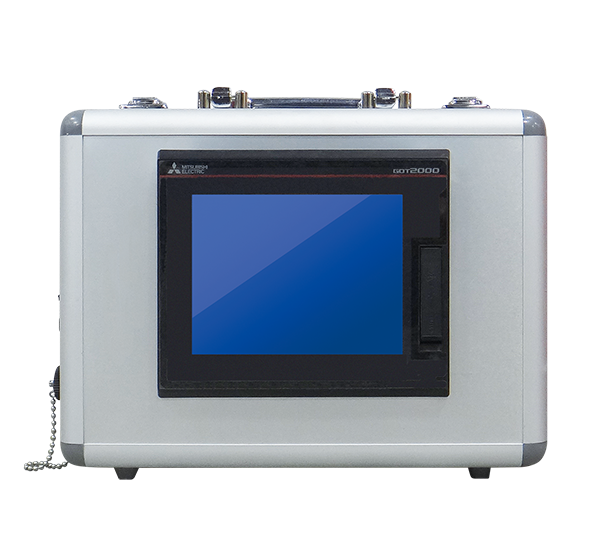

■表示操作ユニット
DL-TP5.7
表示 5.7型タッチパネル (TFTカラー液晶)
Ethernet
幅280×奥行95×高さ230mm
2.2kg
付属 ●電源ケーブル 3m ●LANケーブル 3m

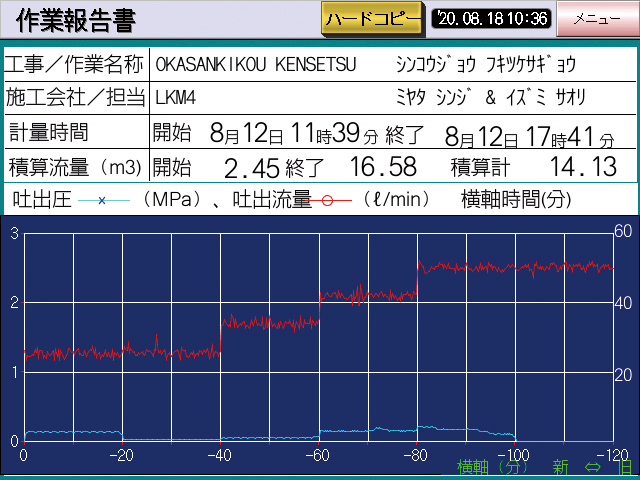

※1タッチパネルのSDカードにBMPファイル形式にて保存が可能です
※2三菱電機製アプリ「GXLogViewer」を使用します
※3PLCの入力チャンネル数を増設すれば2セット以上も可能です
